Kundenspezifische Bildverarbeitungssoftware im Baukasten-Prinzip
|
|
Wir entwicklen kundenspezifische Bildverarbeitungssoftware auf IDL-Basis. Hierbei arbeiten wir nach dem Baukasten -Prinzip: in eine an die Erfordernisse des Kunden angepasste Basis-Software werden beliebig viele Macros integriert, die entsprechend der Kundenwünsche spezifische Bilddaten automatisch analysieren.
Unsere Basis-Software
Unsere Basis-Software sind IDL-basierte Runtime-Applikationen mit einer benutzerfreundlichen, intuitiven GUI. Sie enthalten zahlreiche Bildbe- und Bildverarbeitungsfunktionen. Die Ergebnisse der quantitativen Analyse können sowohl direkt graphisch dargestellt als auch in einem von Mircosoft Excel lesbaren Format abgespeichert werden.

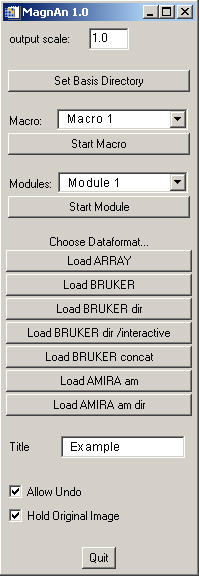

Die Programme werden zunächst mit einem Loader gestartet, welcher mit einem ausgewählten Datensatz die eigentliche Benutzeroberfläche öffnet. Das Besondere hierbei ist, daß sich die Oberfläche entsprechend dem geladenen Datensatz selbst konfiguriert. Der Loader bietet außerdem die Möglichkeit, vorgefertigte Analyse-Makros in einem Stapelverfahren auf mehrere Datnsätze anzuwenden, ohne die Benutzeroberfläche zu öffnen.
Eine individuelle Spezialisierung der Programme auf Ihre Datensätze kann durch die Implementation von spezifischen Analysemakros erfolgen. Die im Loader auswählbaren Datenformate können an Ihre Wünsche angepasst werden.
Eine Auswahl der Bildanalyse-Feature- diverse Glättungsfilter (Smooth, Median, Gauss). - alle-
- Edge Enhancement (Sobel, Roberts). -alle-
- diverse morphologische Operatoren (Erosion, Dilatation, Sceleton, MAT, Watershed Segmentation u.a). -alle-
- diverse automatische Thresholdverfahren (OTS und RATS, Otsu u.a.). -alle-
- Identifizierung und Markierung einzelner zusammenhängender Regionen (Label Region). -alle-
- Euclidian Distance Map. -alle-
- Boolean Logic. -alle-
- Image und Feature Math. -alle-
- Color Conversion. -MicrAn-
- Fast Fourier Transformation (FFT). -MicrAn-
- Automatische Registrierung (Translation und Rotation) bei 3D und 4D- Datensätzen. -MagnAn, TIM-
- Projektionen (in x, y, und z-Richtung). -ConAn, MagnAn-

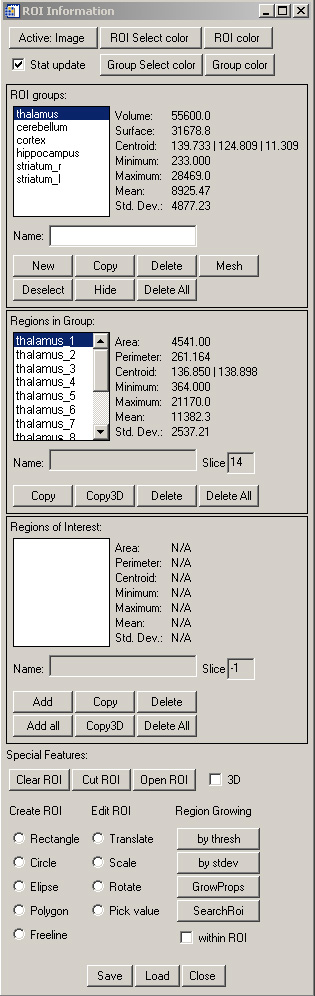

- ROIs. -MagnAn, TIM-
- u.a.
- Intensitätsparameter (Mittelwert, Median, Summe u.a.). - alle-
- Größe (Volumen, Fläche), Oberfläche, Umfang (Perimeter). -alle-
- Formparameter (Formfactor, Roundness, Aspect Ratio). -alle-
- Geometrische Hauptachsen. -alle-
- Schwerpunkt (Centroid). -alle-
- Vermessung von Fadenförmigen Objekten (Länge, Breite, Anzahl Verzweigungen). -ConAn, MicrAn-
- Cluster Coefficient. -MagnAn, MicrAn-
- Parameter zur Analyse von Biofilmen (Diffusion Distance, Porosity, Roughness, Biofilm Thickness). -ConAn-
- Texturparameter (Textural Entropy, Homogeneity, Energy). -ConAn-
- u.a.
Einige beispielhafte Screenshots...

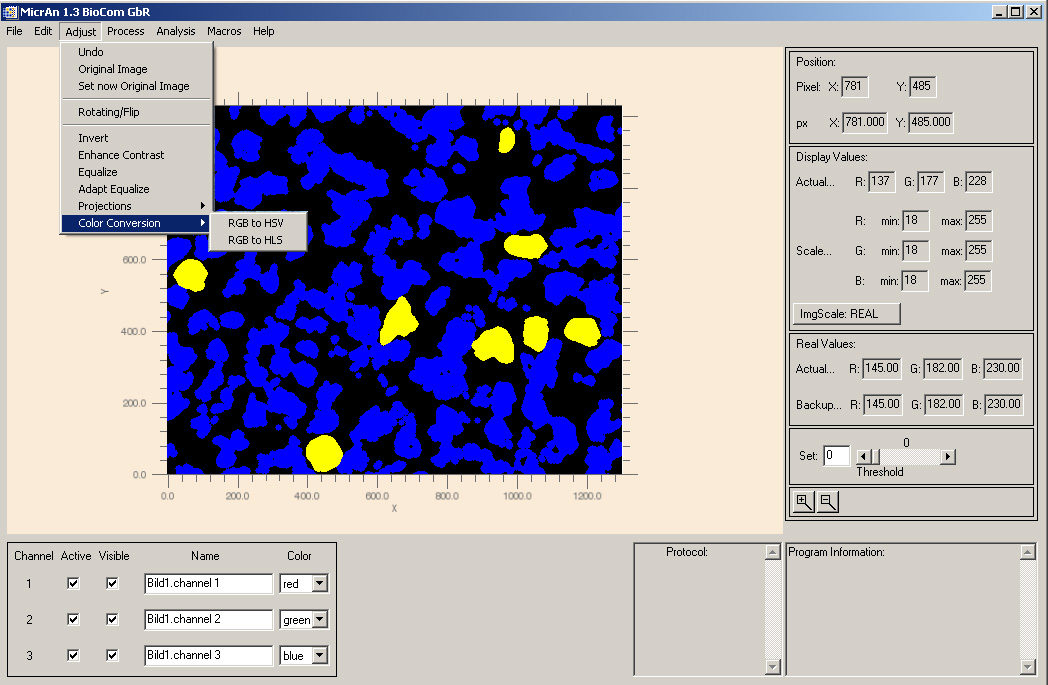

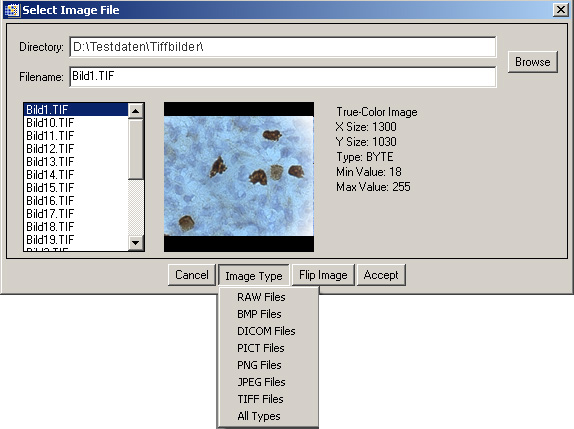

MicrAn
|
|
|

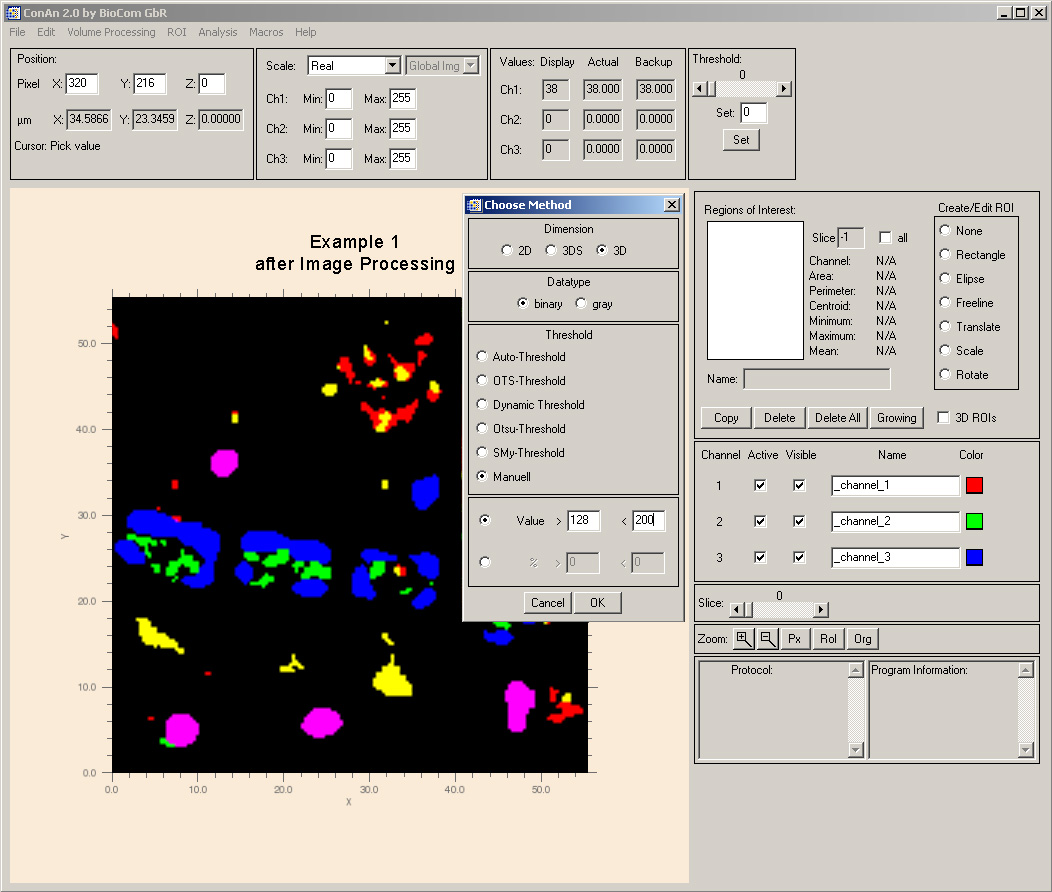

ConAn

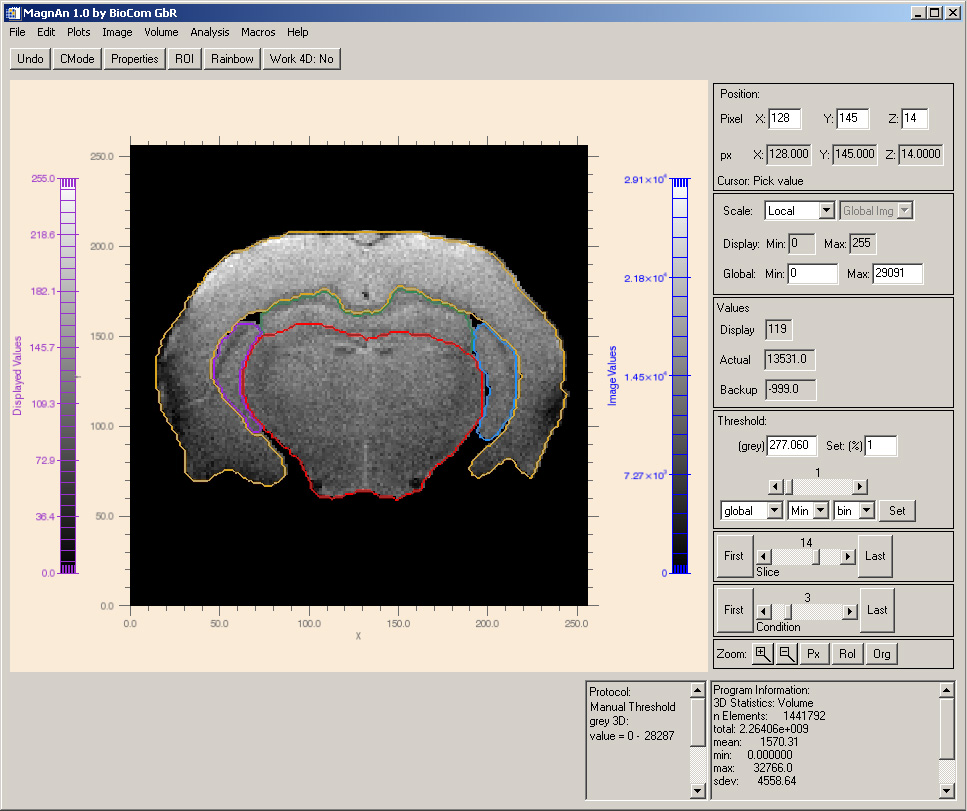

MagnAn
|
|
|
